在数字时代，从我们手中的智能手机、笔记本电脑，到支撑生成式AI、大数据运算的数据中心，每一次数据的存储、读取与传输，都离不开一项核心技术——那就是闪存。而在众多闪存技术中，铠侠（KIOXIA）研发的BiCS FLASH，无疑是3D NAND闪存领域的标杆性存在。它不仅打破了2D平面闪存的发展瓶颈，更以持续迭代的技术创新，定义了现代存储的容量、性能与能效标准。今天，我们就一同走进BiCS FLASH的世界，探寻这项改变数字存储格局的技术，从诞生到崛起的前世今生，解读铠侠如何凭借它领跑行业，以及它未来将走向何方。

　　要理解BiCS FLASH的价值，首先要明确一个核心问题：什么是BiCS FLASH？简单来说，BiCS FLASH是铠侠（原东芝存储）自主研发的一种3D NAND闪存技术，其全称是Bit Cost Scalable FLASH，直译即为“比特成本可扩展闪存”。从本质上讲，它是一种通过垂直堆叠存储单元，突破传统2D平面闪存物理极限的创新技术，核心目标是在提升存储容量的同时，持续降低单位比特的存储成本，兼顾高性能、高可靠性与低功耗，为各类数字设备提供高效、稳定的存储解决方案。

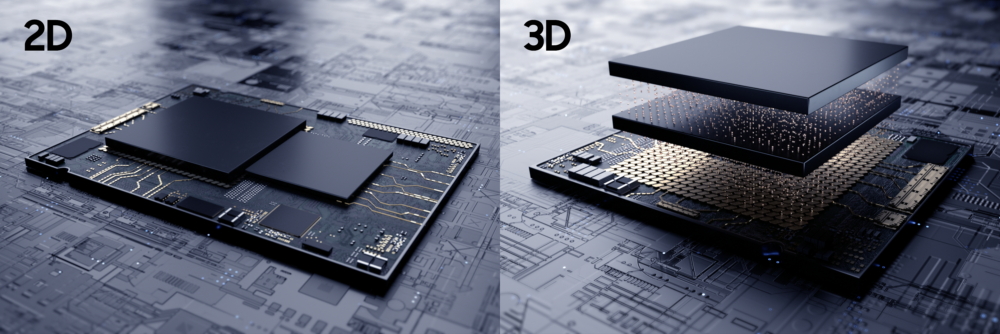

　　在BiCS FLASH诞生之前，存储行业普遍采用的是2D平面NAND闪存技术。这种技术将存储单元排列在单一的平面上，容量的提升主要依靠缩小存储单元的尺寸、增加平面上的单元数量。但随着摩尔定律的推进，当存储单元的尺寸缩小到10纳米以下时，就会面临无法逾越的物理瓶颈——单元之间的漏电、干扰问题日益严重，不仅导致存储可靠性大幅下降，单位比特成本也难以继续降低，甚至出现“容量提升，成本上升”的尴尬局面。此时，整个存储行业都在寻找新的突破方向，而垂直堆叠的3D NAND概念，成为了破局的关键，BiCS FLASH正是在这样的行业背景下应运而生。

　　BiCS FLASH的研发最早可以追溯到2007年，当时还处于东芝存储时期的铠侠研发团队，在VLSI研讨会上首次提出了BiCS 3D NAND的核心概念，率先开启了垂直堆叠闪存的技术探索之路。这一概念的核心灵感，源于“向空间要容量”的思路——既然平面上的单元数量有限，那就打破平面限制，将存储单元像搭积木一样垂直堆叠起来，通过增加堆叠层数，实现容量的指数级提升，同时避免单元尺寸缩小带来的干扰问题。

　　从2007年概念提出，到2014年首款原型产品落地，铠侠的研发团队经历了长达7年的技术攻坚。在这一过程中，他们需要解决垂直堆叠带来的一系列技术难题：如何实现存储单元的精准垂直堆叠、如何保证多层单元之间的电气连接稳定性、如何控制堆叠过程中的工艺误差等。2014年，铠侠成功完成了24层BiCS FLASH的原型验证，成为全球首个实现可量产3D NAND架构的企业，标志着BiCS FLASH正式从概念走向现实。2015年，铠侠正式以“BiCS FLASH”为品牌，推出了48层256Gb（32GB）的TLC产品，实现了3D NAND闪存的大规模商用，也正式宣告了2D平面闪存时代的终结，开启了3D存储的全新纪元。

　　自2015年首次商用以来，铠侠始终坚持对BiCS FLASH的迭代升级，截至2025年，已完成十代技术演进，堆叠层数从最初的48层提升至332层，位密度、接口速度、能效等核心指标实现了跨越式提升，取得了一系列震撼行业的成绩，也逐步奠定了其在3D NAND领域的领导者地位。而这一切成就的背后，离不开铠侠在核心技术上的持续突破，以及对“容量、成本、性能、可靠性”四大核心需求的精准把控。

　　铠侠在BiCS FLASH上的第一个核心突破，是堆叠层数与位密度的持续跃升，这也是BiCS FLASH最直观的技术优势。从2015年第一代48层产品，到2017年第二代64层产品，铠侠用两年时间实现了层数的33%提升，存储密度较48层产品提升约40%，奠定了TLC（3位/单元）技术的主流地位；2018年推出的第三代96层BiCS FLASH，首次实现了QLC（4位/单元）技术的验证，让单元容量提升33%，为大容量存储产品的普及奠定了基础；2019年第四代112层产品突破百层门槛，实现QLC技术的大规模量产，单芯片容量达到1Tb，让1TB以上的消费级SSD逐步走进大众视野；2024年量产的第八代218层产品，引入了创新的CBA架构，位密度达到18.3Gb/mm²，成为当时200层以上节点的全球领先水平；并且在2026年还有马上量产的第九代BiCS FLASH 3D闪存技术也已经基本完成了验证工作，准备推向市场，同时第十代332层BiCS FLASH也在紧锣密鼓地测试和量产中，将堆叠层数推向新高的同时，位密度也达到新高，成为当前行业最高水平之一。

　　在第八代技术基础上，铠侠进一步推出第九代与第十代 BiCS FLASH，采用双轨并行策略，精准匹配不同场景需求。第九代 BiCS FLASH 延续成熟 CBA 架构，侧重成本优化与稳定供货，面向移动终端、客户端 SSD 等对产能与可靠性要求严苛的市场，在保持高性能的同时实现更低生产成本，让高端存储技术更具普及性。第十代 BiCS FLASH 则实现里程碑式突破，堆叠层数从 218 层大幅提升至 332 层，总层数增加 38%，位密度较第八代提升 59%，达到约 36.4Gb/mm²，处于行业顶尖水平；同时采用 Toggle DDR6.0 接口与 SCA 独立命令地址协议，接口速度从 3.6Gbps 提升至 4.8Gbps，配合 PI‑LTT 低功耗技术，数据输入功耗降低 10%、输出功耗降低 34%，读取吞吐量提升 10%、写入吞吐量提升 15%，数据传输能效提升超 15%，全面满足 AI 与数据中心对高密度、高带宽、低功耗的极致要求。

　　除了堆叠层数的突破，铠侠在BiCS FLASH的架构设计上，也实现了革命性创新，其中最具代表性的就是CBA（CMOS Directly Bonded to Array）架构。在传统的3D NAND架构中，存储单元阵列与外围CMOS控制电路被制造在同一片晶圆上，两者的工艺需求相互制约——存储阵列需要高层数堆叠，而CMOS电路需要先进的制程提升性能，这种相互妥协导致存储密度与性能无法同时达到最优。为了解决这一痛点，铠侠在第八代BiCS FLASH中引入了CBA架构，将存储阵列与CMOS电路分别在两片晶圆上制造，在各自最优化的条件下完成工艺升级，再通过高精度晶圆键合技术将两片晶圆贴合在一起，实现“各司其职、协同优化”。

　　CBA架构的应用，带来了多方面的显著提升：芯片面积缩小15%以上，存储密度进一步提升；CMOS电路可以独立采用更先进的制程，信号传输速度提升30%以上，接口速度从3.2Gbps提升至3.6Gbps，再到第十代的4.8Gbps，满足了AI、数据中心对高带宽的需求；同时，存储阵列与CMOS电路的独立优化，消除了性能与可靠性的权衡，写入性能提升20%，读延迟降低10%，写入能耗降低30%，实现了性能与能效的双重突破。在此基础上，铠侠还推出了CBL（Crossed Bit Line）架构，配合CBA优化布线%，感测放大器性能提升，读电流降低4%，进一步挖掘了架构的性能潜力。

　　在存储单元技术上，铠侠也始终走在行业前列，逐步实现了从TLC到QLC、再到PLC的持续升级，平衡了容量、寿命与成本。TLC（3位/单元）技术作为当前的主流技术，能够在容量与可靠性之间实现最佳平衡，广泛应用于消费级、企业级等各类存储产品；QLC（4位/单元）技术通过将每个存储单元的数据位数从3位提升至4位，显著提升了存储容量，降低了单位比特成本，自BiCS FLASH第五代产品实现大规模量产后，已成为大容量、高性价比存储产品的核心选择，比如铠侠的EXCERIA G3 VC10入门级PCIe 5.0 SSD，就采用了第八代BiCS FLASH QLC颗粒，在提供高容量的同时，兼顾了性价比与低功耗；而PLC（5位/单元）技术已在实验室完成验证，未来商用后，将进一步提升存储密度，满足超大规模数据中心的极致容量需求。

　　持续的技术创新，让BiCS FLASH具备了“高密度、高性能、高可靠、低功耗、低成本”的核心优势，而这些优势也让它能够广泛适配各类应用场景，从个人消费电子到企业级数据中心，从车载存储到工业控制，BiCS FLASH已渗透到数字生活的方方面面，成为支撑数字经济发展的核心基础设施。

　　在个人消费电子领域，BiCS FLASH是智能手机、笔记本电脑、平板电脑、移动硬盘等设备的核心存储载体。随着手机拍照、视频拍摄功能的升级，以及大型游戏、高清视频的普及，用户对存储容量的需求从几十GB提升至几百GB、甚至几TB，BiCS FLASH的高密度优势恰好满足了这一需求。比如，搭载BiCS FLASH颗粒的UFS 4.0存储芯片，能够为高端智能手机提供高速读写性能，让视频拍摄、应用加载更加流畅；铠侠推出的EXCERIA PRO G2 VE10旗舰级PCIe 5.0 SSD，搭载第八代BiCS FLASH颗粒，顺序读取速度高达14900MB/s，成为游戏玩家、内容创作者的首选存储设备；而入门级的EXCERIA G3 VC10 SSD，凭借BiCS FLASH QLC颗粒的高性价比，成为笔记本电脑扩容的热门选择，让更多用户能够享受高速存储的便捷。

　　在企业级与数据中心领域，BiCS FLASH更是核心支柱。随着生成式AI、RAG技术、大数据分析的快速发展，数据中心的存储需求呈指数级增长，对存储容量、带宽、能效的要求也日益严苛。铠侠的BiCS FLASH凭借332层堆叠、8TB单封装容量，支撑起245TB的企业级SSD产品，能够高效存储海量的AI训练数据、云存储数据；4.8Gbps的高速接口，配合Toggle DDR6.0标准与SCA独立命令地址协议，实现了数据传输的高速化，满足了AI训练、科学计算对高带宽的需求；而低功耗、高可靠性的优势，能够降低数据中心的能耗成本与运维成本，提升存储系统的稳定性。目前，铠侠的LC9系列企业级SSD，采用32Die堆叠的BiCS FLASH QLC颗粒，已与多家数据中心展开合作，加速AI数据中心的高效部署。

　　依托领先的闪存技术，铠侠与 NVIDIA 展开深度战略合作，共同打造面向 AI 服务器的高性能存储方案，XL‑FLASH与QLC成为两大核心利器。针对NVIDIA Storage‑Next架构铠侠推出 GP 系列超高 IOPS SSD，搭载 XL‑FLASH 存储级内存技术，支持 GPU 直接访问，首代产品 512B 随机读取性能达 10M IOPS，下一代目标突破 100M IOPS，可作为 HBM 高效扩展层，大幅提升 GPU 利用率与小粒度数据访问效率。同时，LC9 系列 QLC SSD 凭借第十代 BiCS FLASH 的高密度优势，E3.L 规格容量高达 245.76TB，在 AI 推理、海量冷 / 温数据存储场景中表现突出，以更低 TCO 提供超大容量支撑，与 XL‑FLASH 形成高低搭配，完整覆盖 AI 训练、推理、数据归档全流程，成为 NVIDIA AI 服务器平台的优选存储方案。

　　在车载与工业领域，BiCS FLASH的高可靠性、宽温适应性与低功耗优势，同样发挥着重要作用。随着智能汽车的发展，车载存储需要存储海量的地图数据、驾驶记录、车载娱乐内容，同时要适应高低温、振动等复杂的车载环境，BiCS FLASH通过严苛的可靠性测试，能够在-40℃至85℃的宽温范围内稳定运行，满足车载存储的需求；在工业控制领域，BiCS FLASH的高稳定性的低功耗，能够适配工业设备的长期运行需求，为工业自动化、物联网设备提供可靠的存储支撑。

　　经过十余年的发展，BiCS FLASH不仅成为铠侠的核心竞争力，更成为全球3D NAND闪存行业的技术标杆。作为3D NAND的开创者，铠侠从2007年提出概念，到2015年实现量产，再到如今的第十代技术预展，始终引领着3D NAND的技术方向。目前，BiCS FLASH的市场份额位居全球前列，广泛应用于全球各大品牌的存储产品中，铠侠也成为唯一一家拥有完整PCIe 5.0 SSD产品线的供应商，覆盖旗舰、主流、入门三大细分市场，满足不同用户的多样化需求。

　　回望BiCS FLASH的前世今生，从一项突破性的技术概念，到支撑数字时代的核心存储技术，它的发展历程，就是铠侠持续创新、追求极致的历程。而面对未来数字经济的持续发展，尤其是生成式AI、元宇宙、物联网等新兴领域的崛起，存储需求将迎来新的爆发，BiCS FLASH也将迎来新的发展机遇与挑战，铠侠已经为它规划了清晰的未来发展方向。

　　未来，BiCS FLASH的第一个发展方向，是持续突破堆叠层数与位密度极限。铠侠计划在现有332层的基础上，向400层以上的堆叠层数迈进，进一步提升位密度，目标冲击40Gb/mm²，让单封装容量实现更大突破，满足超大规模数据中心、AI大模型训练对极致容量的需求。同时，铠侠将继续优化高精度晶圆加工、引线键合等封装工艺，探索双子塔式等新型堆叠结构，增加单个封装中堆叠芯片的数量，进一步提升封装容量与集成度。

　　其次，架构与性能将持续升级。铠侠将深度优化CBA与CBL架构，进一步缩小芯片尺寸、提升信号传输速度，计划将接口速度提升至6Gbps以上，配合PCIe 6.0标准，满足下一代AI与超算对高带宽的需求。同时，通过优化CMOS电路制程、存储单元结构，进一步提升写入性能与能效，实现“更高性能、更低功耗”的目标，让BiCS FLASH能够更好地适配AI、大数据等高性能存储场景。

　　此外，BiCS FLASH将进一步拓展应用场景，深化与各行业的融合。在车载领域，配合智能汽车的电动化、智能化升级，开发更高可靠性、更大容量的车载存储解决方案，适配自动驾驶、车载娱乐等场景；在物联网领域，推出低功耗、小型化的BiCS FLASH产品，支撑海量物联网设备的存储需求；在AI领域，与主控芯片、固件深度协同优化，打造定制化的存储解决方案，提升AI训练与推理的效率。同时，铠侠还将探索XL-FLASH存储级内存和OCTRAM等新型存储技术，与BiCS FLASH形成互补，为未来的计算架构提供更全面的存储支撑。

　　从2007年的概念提出，到2025年的全球领先，BiCS FLASH的十余年发展，不仅见证了铠侠的创新实力，更推动了整个存储行业的转型升级。它打破了2D闪存的物理瓶颈，定义了3D NAND的技术标准，用持续迭代的创新，支撑着数字时代的每一次进步。作为3D NAND的开创者与领导者，铠侠始终以“记忆提升世界”为使命，持续投入BiCS FLASH的研发与创新。

　　展望未来，随着数字经济的持续发展，数据将成为最核心的生产要素，而BiCS FLASH作为数据存储的核心载体，将发挥更加重要的作用。铠侠将继续秉持创新精神，突破技术极限，推动BiCS FLASH向更高层数、更高密度、更高性能、更低功耗的方向发展，为AI、大数据、物联网等新兴领域提供更优质的存储解决方案，助力数字世界的持续进化。对于我们每个人而言，BiCS FLASH或许隐藏在我们的手机、电脑之中，看不见、摸不着，但它却在默默支撑着我们的数字生活，见证着科技进步的每一个瞬间，而这场由BiCS FLASH引领的3D存储革命，才刚刚拉开序幕。返回搜狐，查看更多
